Sorbonnes à poser sur paillasse existante, classe M1 - M0 - PVC
certifiées EN14175 2-3-6
structure modulaire très robuste en tubes d'acier, traitement anti-corrosion
aéraulique : déflecteurs by-pass pour optimiser l'aspiration et éviter toutes turbulences ou retours de fumées, optimisation du flux d'air vers le centre de la sorbonne pour éviter les retours de vapeurs vers l'extérieur ou sur les côtés
rejet vertical sur le plafond de la sorbonne avec collerette de recueil des condensats
sortie extraction Ø 250 mm
plafond avec évent anti-déflagrant
repose-bras
éclairage LED 800 lux - IP65
couleur : sorbonne et montants latéraux gris, autres couleurs, bleu, rouge, jaune, vert ou couleur spécifique sur demande
montants latéraux triangulaires : panneaux anti-turbulence en acier revêtu vernis époxy anti-acide (pas de vide technique)
façade mobile en verre Securit® 6 mm : vitre coulissante verticalement et divisée en deux sur la largeur, les deux parties coulissent l'une sur l'autre horizontalement, système de sécurité avec blocage à 100, 500 et 800 mm du plan de travail
plénum arrière amovible : plénum arrière pour l'aspiration de fumées lourdes entièrement amovible pour nettoyage complet
Montage sur paillasse
sorbonne livrée sans paillasse
paillasse : certifiée EN13150, revêtement au choix, structure portante avec piètement en "C" en tubes acier, p750 x h900 mm, coloris gris, traitement anti-corrosion époxy, 4 vérins de réglage de niveau (permet de réduire la hauteur de paillasse jusqu'à 870 mm), panneaux cache fluides en option
paillasse existante : la sorbonne peut être posée sur une paillasse existante, vérifier la charge maximum qu'elle peut supporter
Sélection de la classe
classe M1 - construction en panneaux agglomérés hydrofuges non inflammables, revêtus d'un laminé plastique ignifuge
classe M0 - construction métallique incombustible, revêtue d'une peinture époxy anti-acide
classe PVC - construction en panneaux de PVC épaisseur 15 mm, anti-acide, façade en polycarbonate
Revêtement du plan de travail
grès monolithique : dalle unique blanche (d'une seule pièce), 4 rebords de rétention, excellente résistance aux chocs mécaniques, et thermiques et aux produits chimiques, surface lisse, polie et uniforme, épaisseur 20 mm (rebords 38 mm)
grès étiré : plaque de 3 mm en grès, collée sur panneau aggloméré épaisseur 25 mm
verre émaillé : sans rebord, en verre trempé, épaisseur 6 mm sur support mélaminé ignifuge 25 mm (épais. totale 31 mm), rive de chants antichoc en ABS gris arrondie épaisseur 3 mm, forte résistance mécanique
polypropylène (PP) : 4 rebords de rétention
acier inox, acier émaillé et vitrifié ou résine en option sur demande
Plan de travail sec ou humide
le plan de travail peut être livré sec ou humide
le plan humide est livré avec un bénitier en polypropylène 150 x 300 mm, profondeur interne 150 mm, placé au fond à droite du plan de travail (autre emplacement sur demande)
autres modèles de cuves ou de bénitiers sur demande
en standard : découpe pour le système de ventilation des meubles sous sorbonne et trous pour le passage des alimentations des fluides
Utilités fluides
les becs de fluides (eau, gaz, vide, air comprimé) sont placés sur le plénum
les robinets de fluides à commande déportée sont montés sur le bandeau latéral droit
kits de raccordement pour fluides (eau, gaz etc.) composés de 2 flexibles (flexible attente vers robinet et flexible robinet vers bec)
Utilités électriques
les utilités électriques sont montées sur le bandeau latéral gauche
autres prises et équipements sur demande
Ventilateurs et alarmes de débit Les ventilateurs d'extraction sont livrés complets avec un système d'alarme pour le débit d'air, interrupteur de proximité et protection thermique du moteur. Le système d'alarme est relié à une sonde anémométrique montée dans la sorbonne, destinée à mesurer la vitesse de l'air. En cas de vitesse insuffisante, l'alarme s'enclenche.
1 ventilateur avec alarme Basic : boîtier d'alarme monté sur le bandeau latéral gauche de la sorbonne, équipé de deux voyants, vert = OK, rouge = alarme (le ventilateur fonctionne à sa vitesse maximum)
2 ventilateur avec alarme Confort : boîtier d'alarme monté sur le sur le bandeau latéral gauche de la sorbonne, équipé d'une barrette de voyants verts (chaque voyant représente une vitesse de l'air de 0,1 m/s), en cas de vitesse insuffisante, un voyant rouge s'allume (le ventilateur fonctionne à sa vitesse maximum)
3 ventilateur avec alarme Confort et régulation automatique de la vitesse en fonction de la vitesse de l'air : boîtier d'alarme monté sur le sur le bandeau latéral gauche de la sorbonne, équipé d'une barrette de voyants verts (chaque voyant représente une vitesse de l'air de 0,1 m/s), un variateur de fréquence permet de régler automatiquement la vitesse du ventilateur en fonction de la vitesse de l'air mesurée par la sonde anémométrique, en cas de vitesse insuffisante, un voyant rouge s'allume

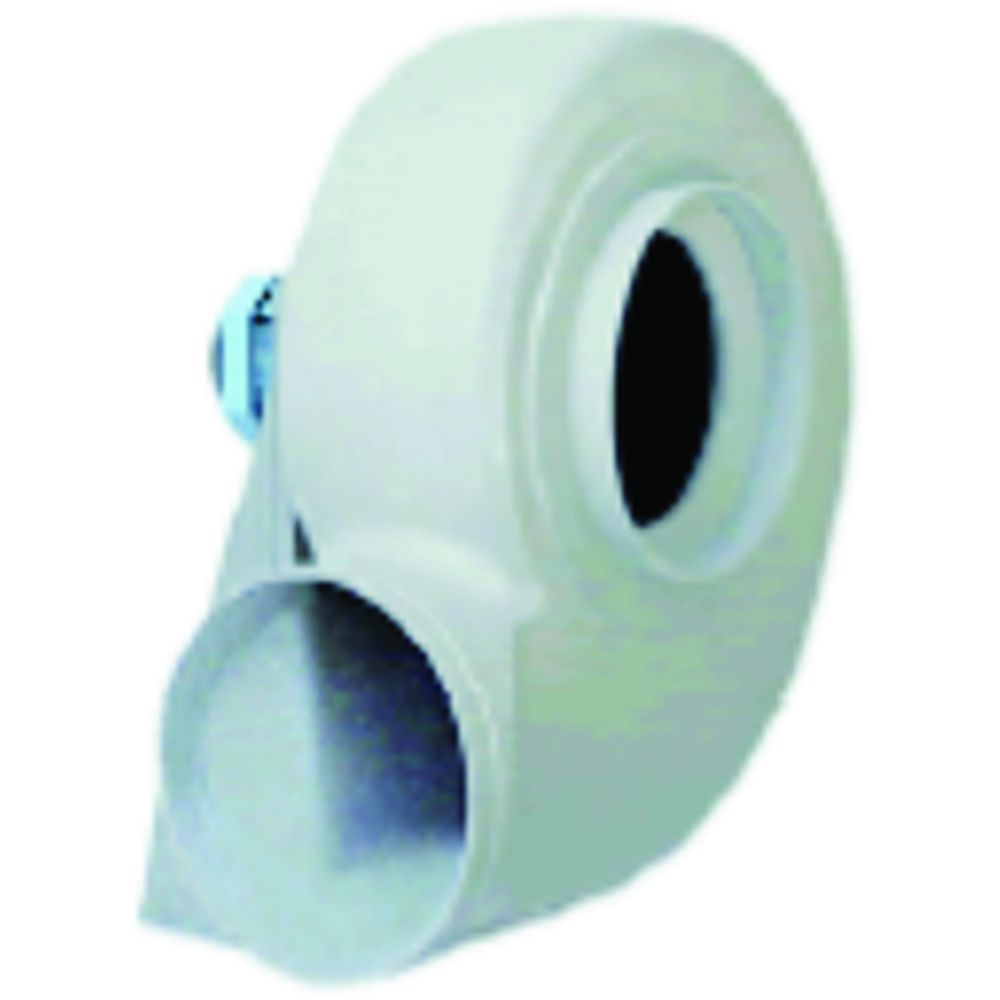

type de ventilateurs : ventilateurs centrifuge 0,55 kW, 2200 m3/h, 1450 tr/min, autres puissances sur demande, prévoir le déplacement d'un technicien pour déterminer la puissance nécessaire
Personnalisation
panneaux cache fluides pour piétements
cadre de montage : fixé sur le plénum
revêtement interne en PVC : pour produits très corrosifs
plénum de lavage de gaz en PVC pour sorbonne d'attaque : aspiration uniforme de toutes les fumées et gaz, arrivée d'eau et vidange obligatoire
compensation automatique de flux : apport d'air extérieur dans la sorbonne pour éviter une insuffisance de débit d'aspiration et une dépression dans le local, nécessite un second système d'extraction
système de collecte des déchets toxiques sous sorbonne : bidon de récupération 30 litres en PVC monté sur chariot 4 roues, contrôle du niveau de remplissage avec alarme
passage de câble à travers paroi latérale gauche, sortie sur montant (proche des prises électriques), pour l'alimentation des appareils électriques dans la sorbonne
capteur de présence : système de fermeture automatique en cas d'absence prolongée de l'opérateur, ouverture automatique au retour
